1. 型号:HTS-CVR-12(12V/6V型)

       HTS-CVR- 2 ( 2V型 )

2. 蓄电池CVR精密传感器设计连接方式

传感器与蓄电池极柱直接连接，安装在蓄电池附近，用于12V、2V单体蓄电池的电压、内阻、温度测量，自身带有两个RJ11通信口，采用YBUS通信方式与蓄电池在线监测装置进行通信。

3 蓄电池CVR精密传感器优点

  (3.1)高设计标准

u  高测量精度设计，传感器采用进口16位AD数据采集；

u  高EMC电磁兼容设计，恶劣环境下产品运行更稳定；

u  高通信接口耐压设计，复杂通信情况下通信更稳定；

u  高认证标准，产品通过中国计量科学研究院NIM、许继实验室、SGS ROTH三大实验室认定；

 （3.2）高精准度

u  电压精度高：±0.2%；

u  内阻精度高：±2%（分辨率1ｕΩ）；内阻开路测量一致性精度高：≤±2ｕΩ；

u  温度精度高：±0.5℃；

u  均衡充电功能均衡压差≤50mV（创新被动均衡方式）；

 （3.3）高安全性

u  2A小电流直流放电技术，更安全；

u  电力系统高标准保护电路、隔离电路设计；

u  测量蓄电池极柱温度，更好体现蓄电池“体温”状态；

（3.4）高开放性

u  通信协议免费开放，更快速方便接入集成商现有系统

u  上位机通信电路免费开放，降低接入费用，帮助客户完善自身产品

u  免费开放提供调试工具，提高传感器模块接入速度

4. 技术参数

蓄电池CVR精密传感器技术参数表

5蓄电池CVR精密传感器连接示意图

蓄电池CVR精密传感器连接示意图

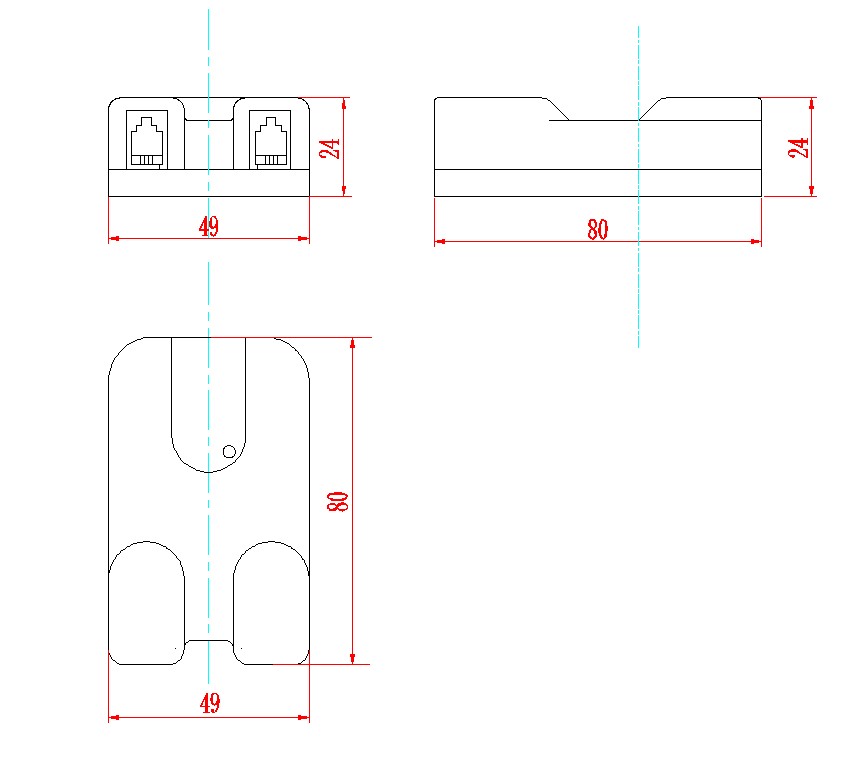

6蓄电池CVR精密传感器外观及尺寸图

蓄电池CVR精密传感器外观及尺寸图
